令和6年度　公共下水道　南深志第二排水区管渠更生その２工事

今回は松本市深志２丁目の、５7年前に布設された下水道管の管更生になります。最新のSPR-NX工法の施工です。プロファイル（更生材料）に強度の強い鋼材が埋め込まれており、支保工を簡素化出来るのが特徴です。

先ずは施工前、施工後の写真です。

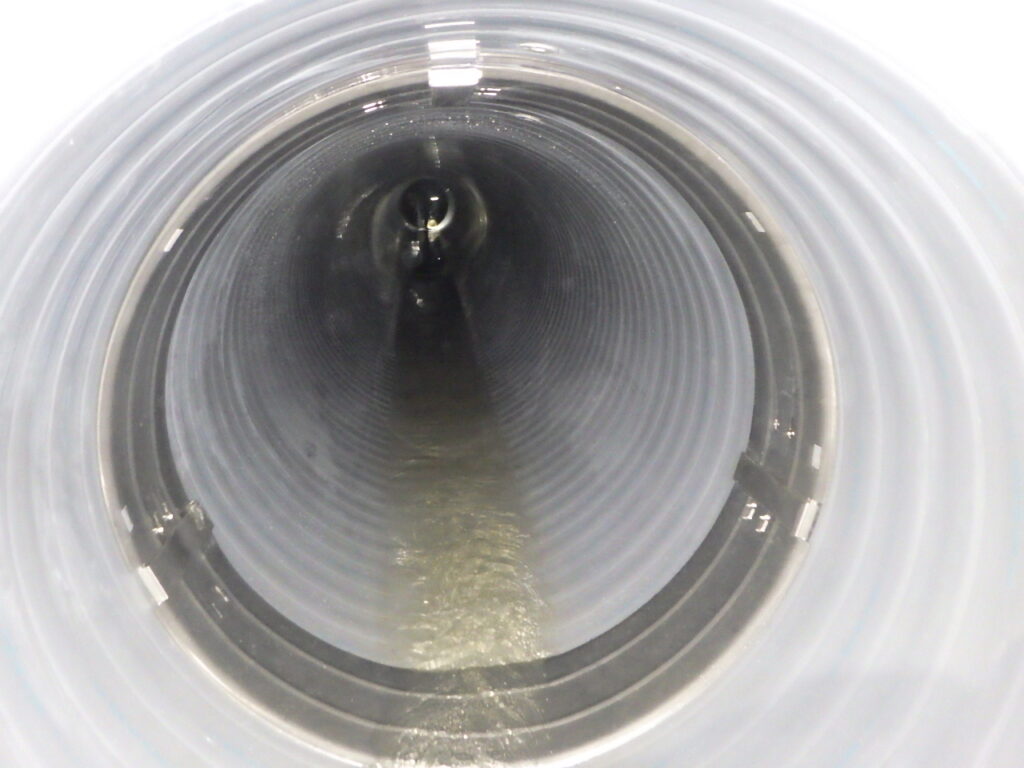

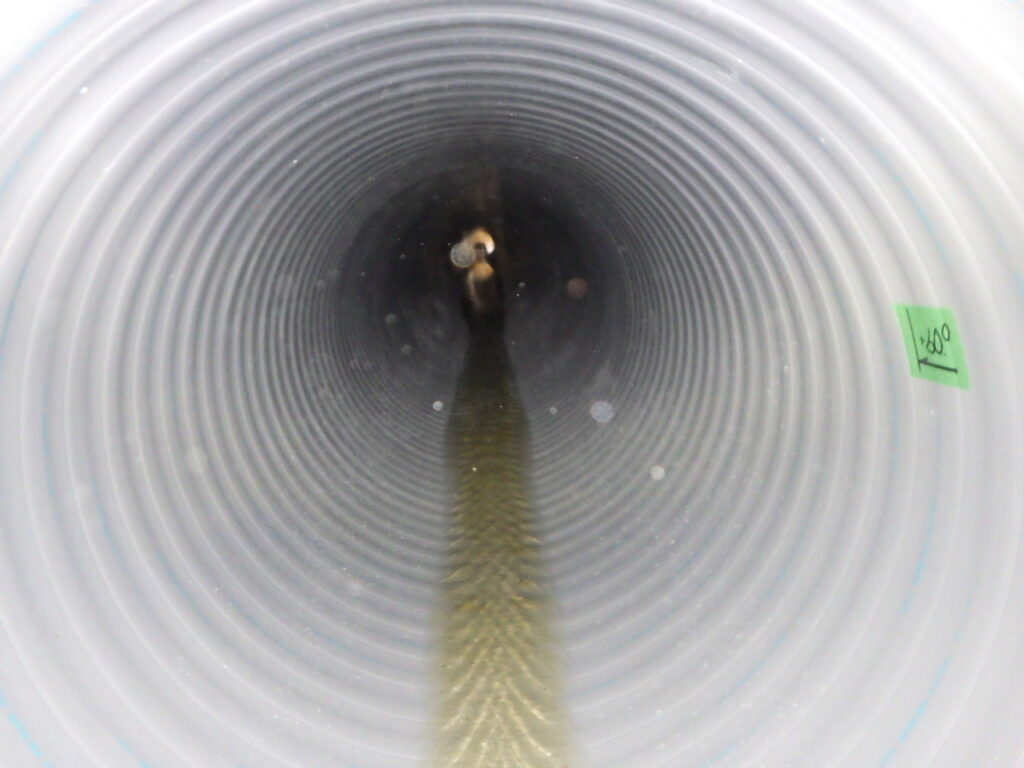

施工後

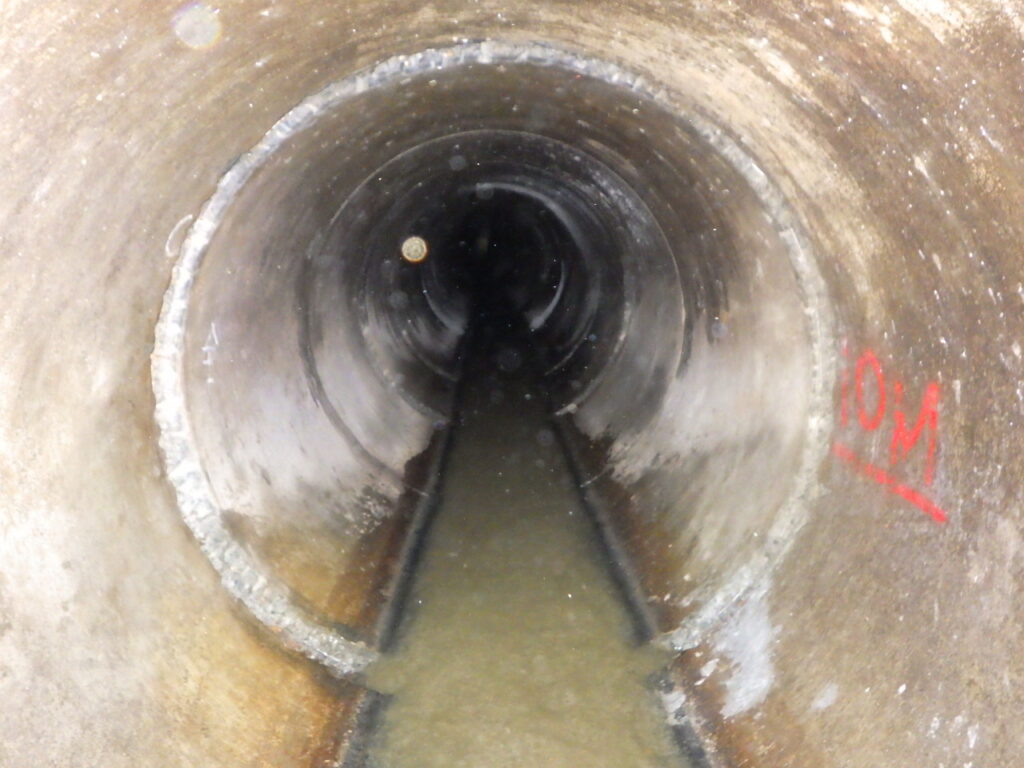

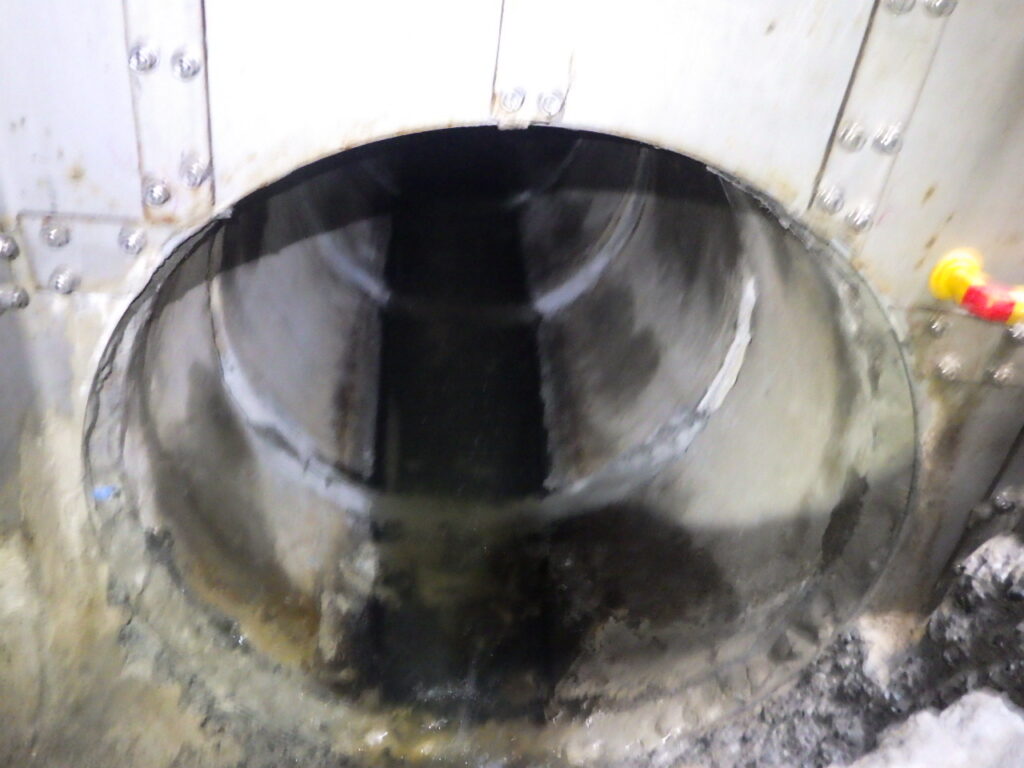

施工前

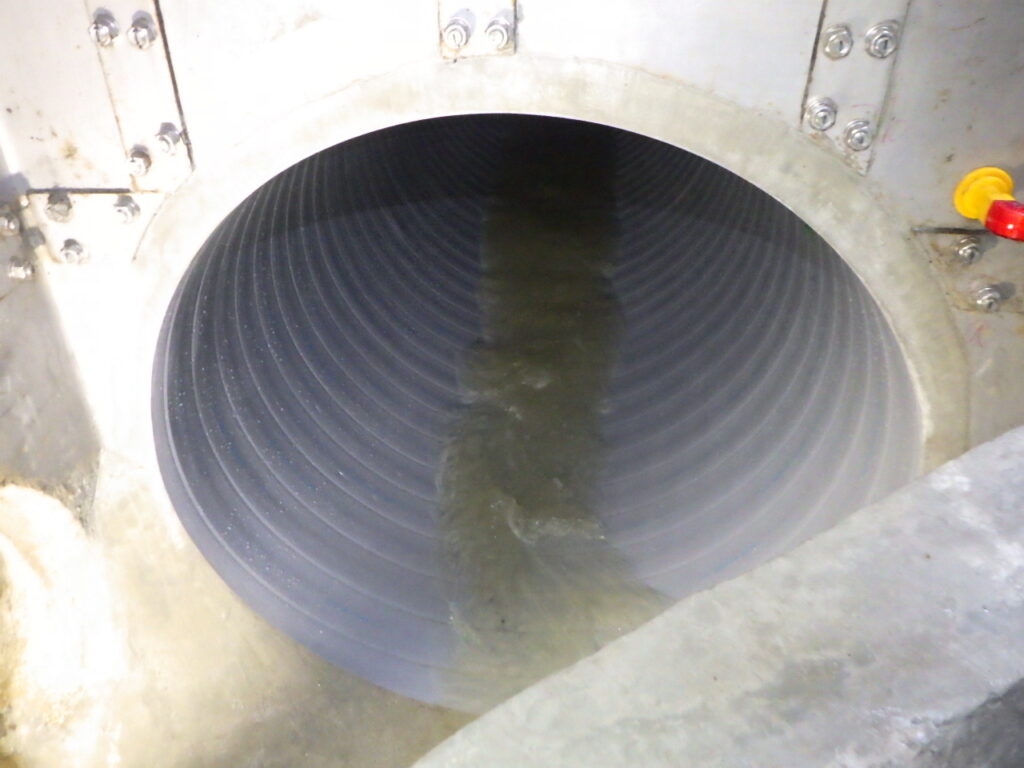

施工後

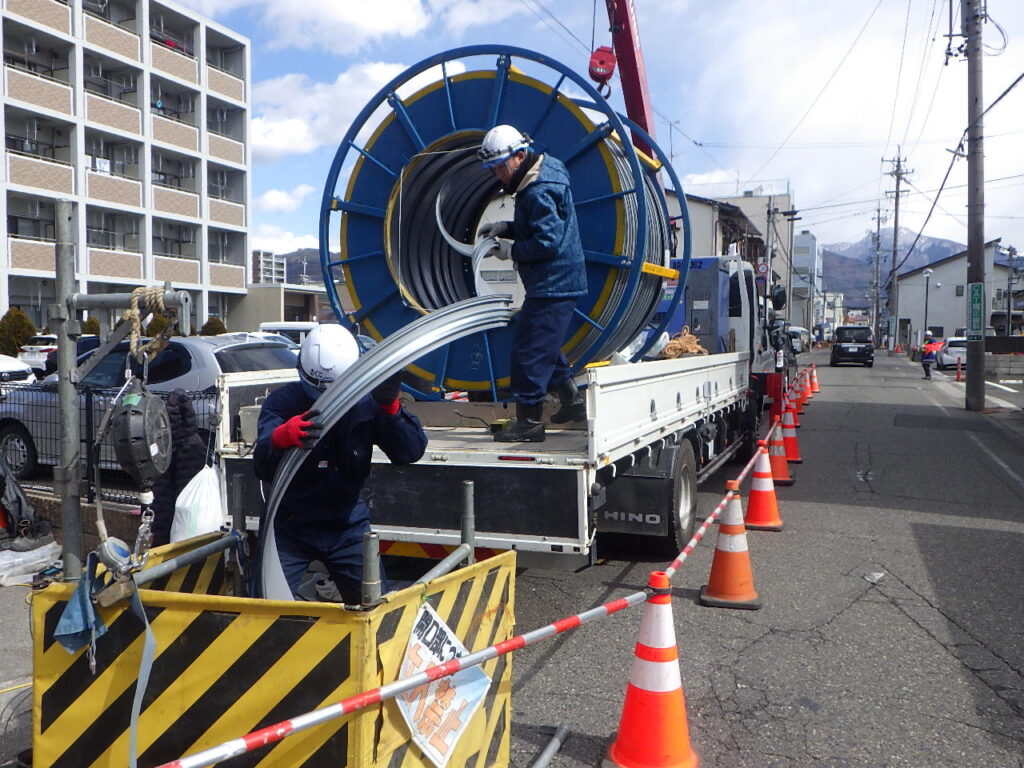

施工状況です。プロファイルをマンホール内に挿入します。リール１巻きで、715ｍあるそうです。今回は５巻き使用しました。

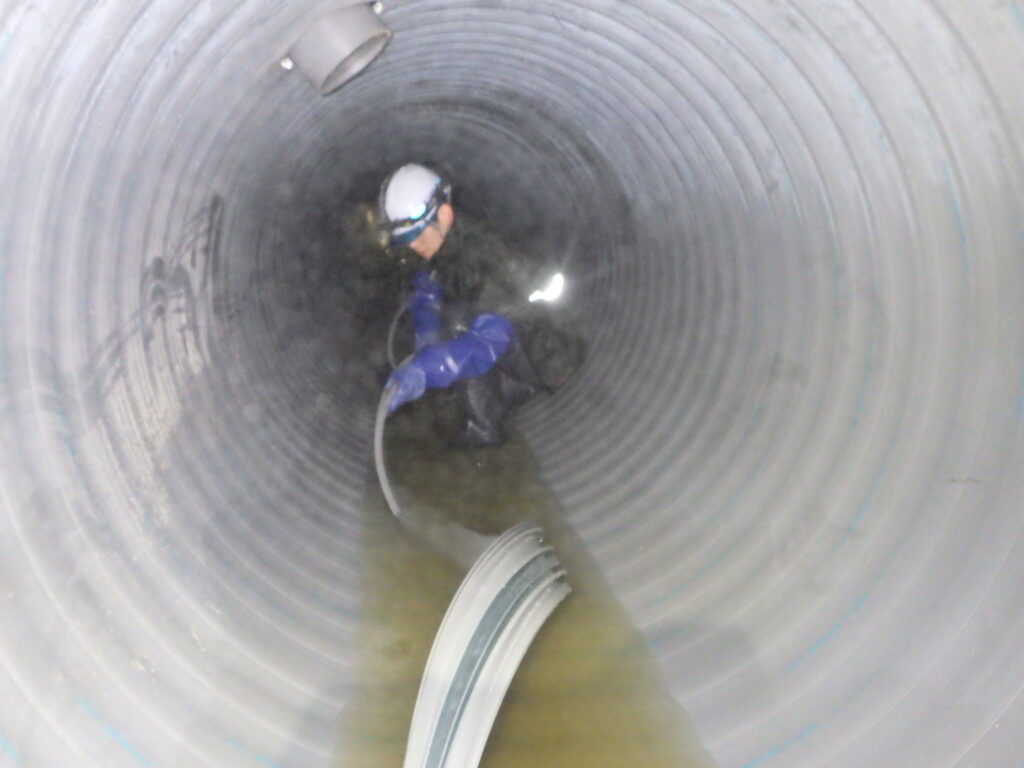

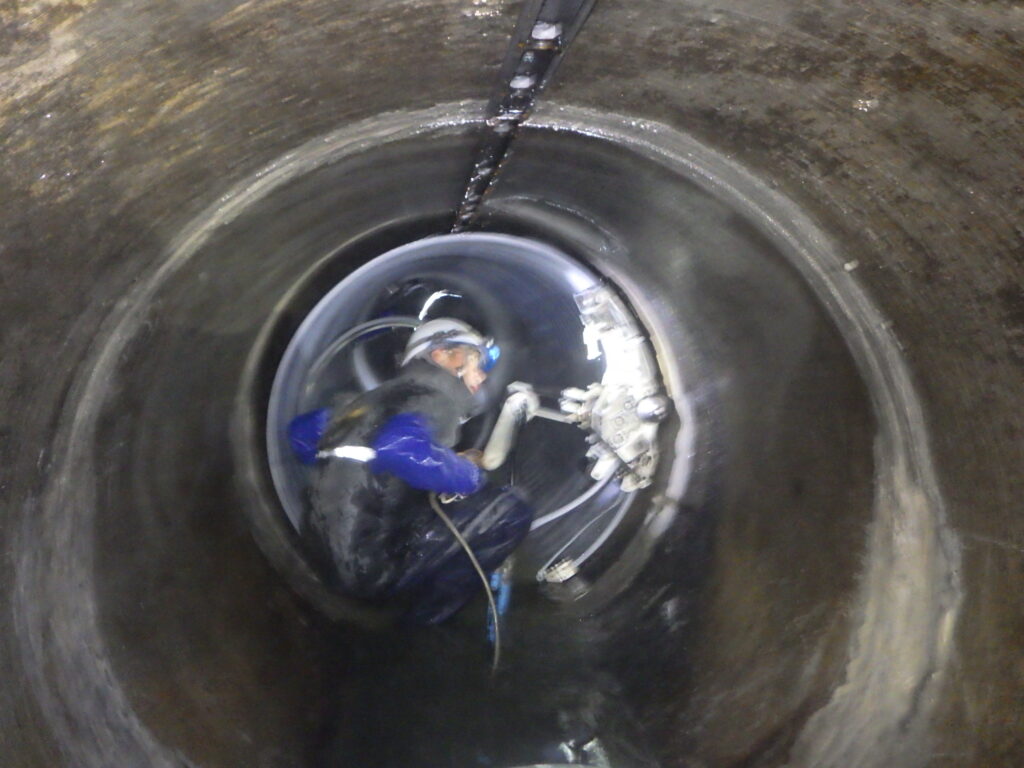

管内の状況です。製管機がスムーズに動くよう人力で材料を引っ張ります。今回は100ｍもある長いスパンなので、大変でした。

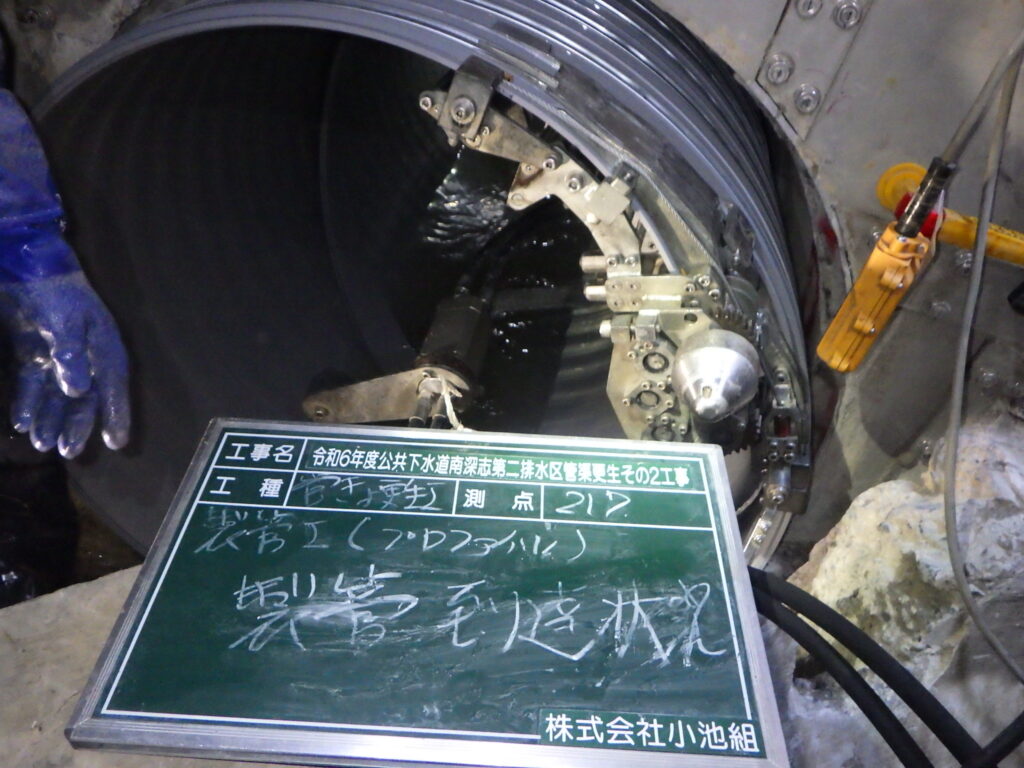

製管機が正しく作動しているか、確認しながらの作業です。長時間、汚水の流れるなかでの中腰の作業なので、非常に大変です。

大きなトラブルも無く製管完了です。

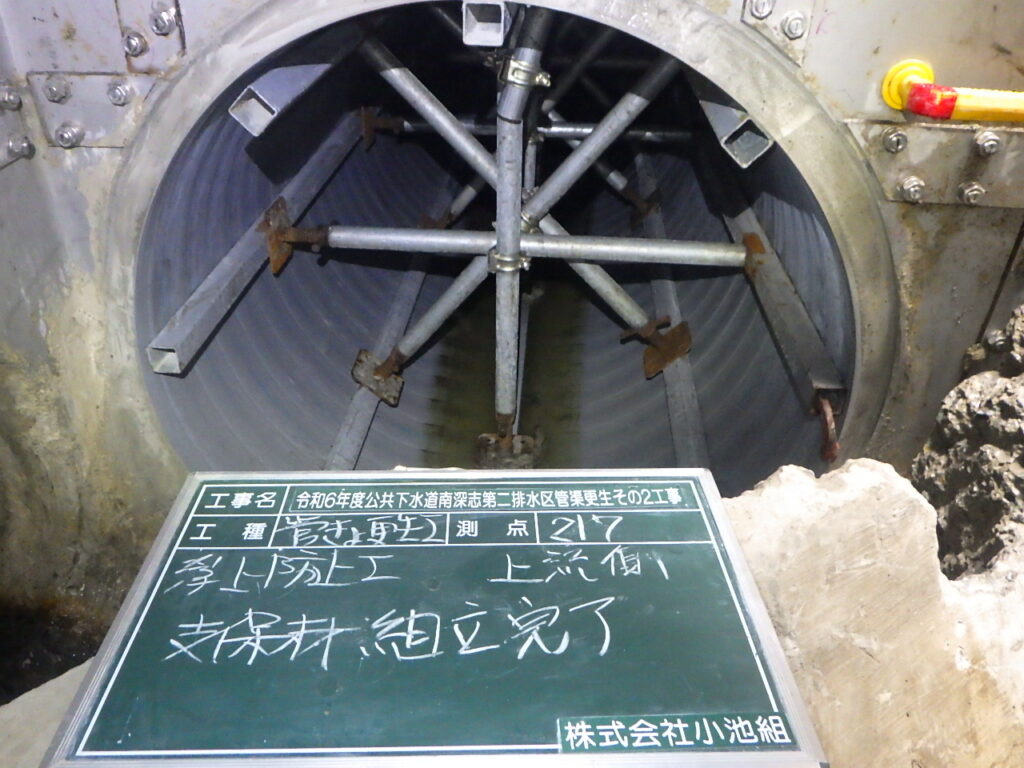

裏込め材注入前に支保工です。支保工も簡略出来るのですが、初めての工法なので念には念をでガッチリやりました。

裏込め材注入するミキサー車です。

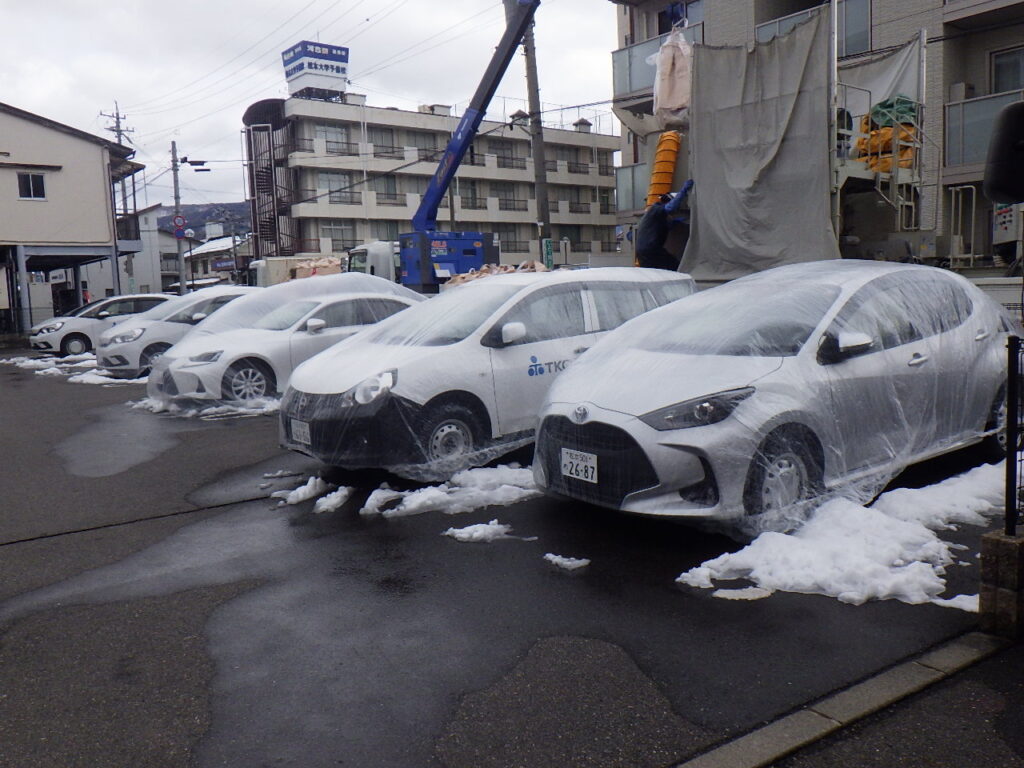

施工箇所が駐車場やマンションの前で、しかも雪降りの後の施工ということでしっかり養生しました。

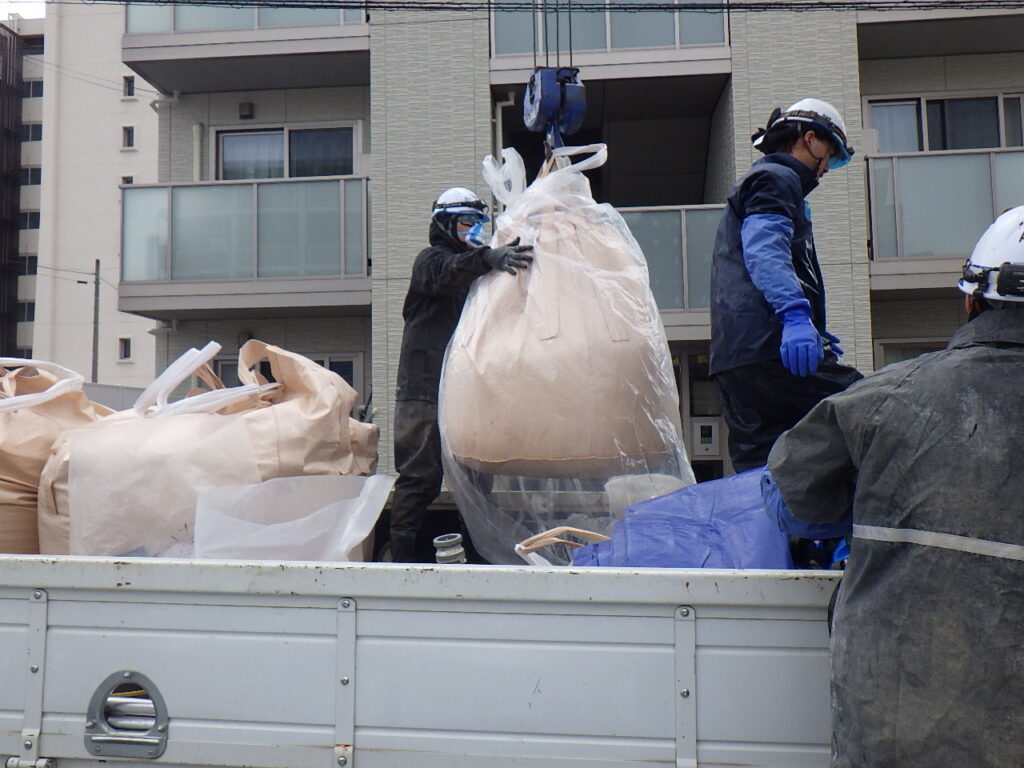

ミキサー投入時も裏込め材が飛散しないように、ビニールで覆いました。

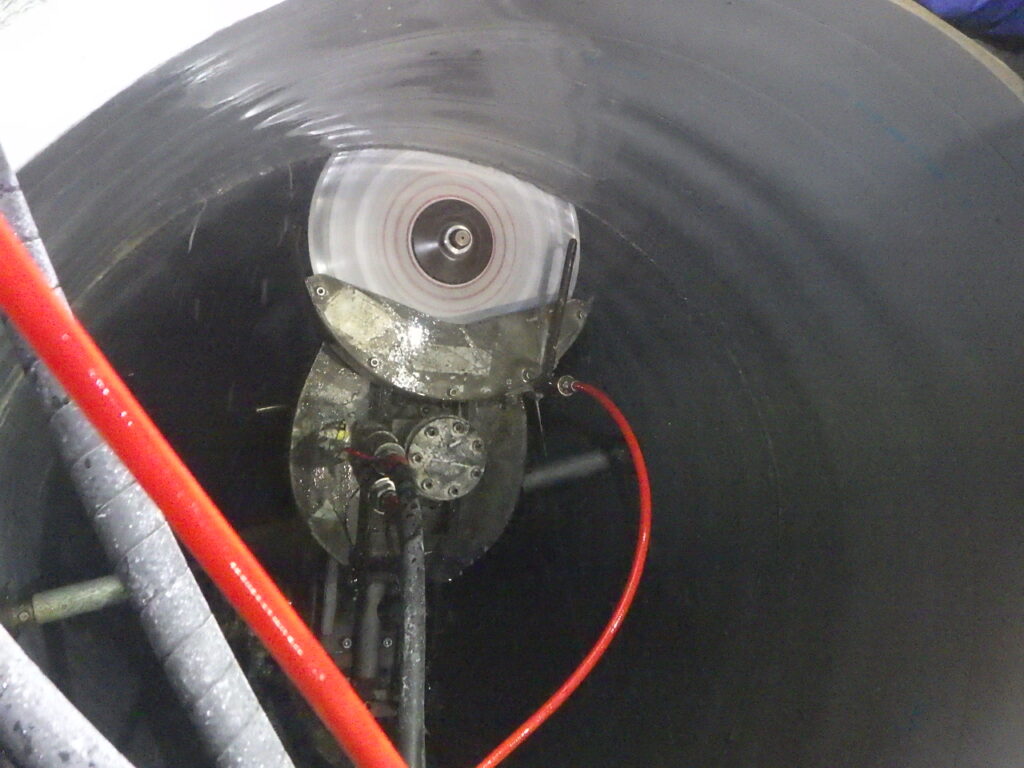

続いてはマグマロック工法です。本管に切れ目をいれて地震時、人孔と本管が可とうし、被害を最小限にする工法です。これは本管切断状況です。

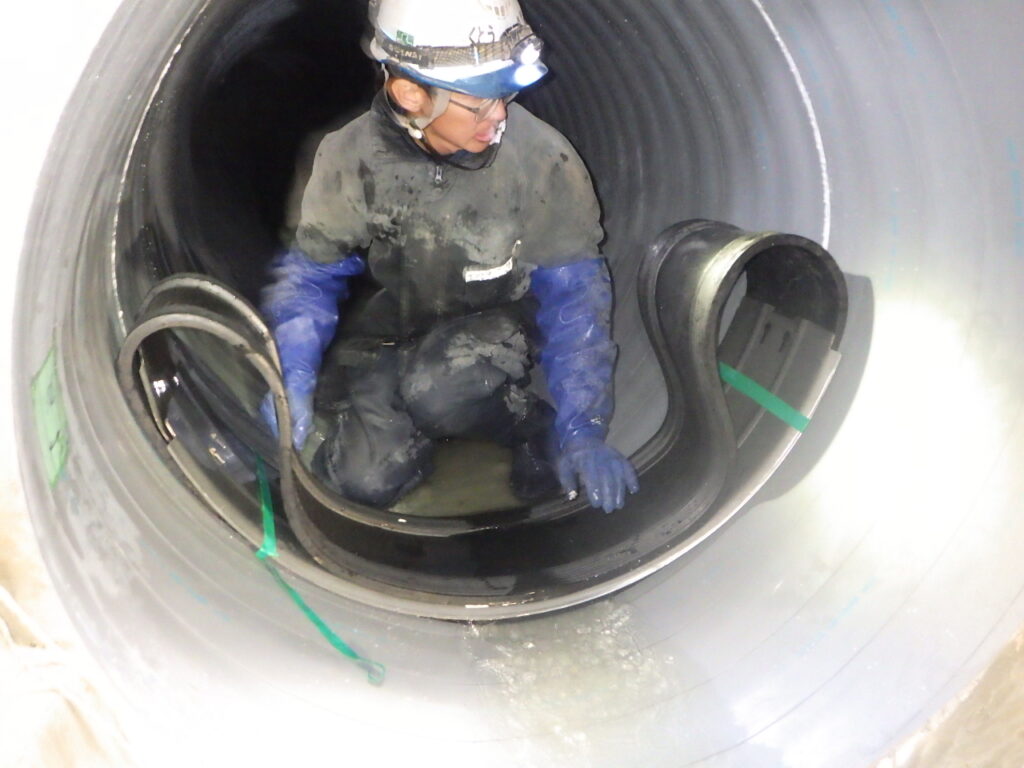

切断した箇所にゴムスリーブを設置します。

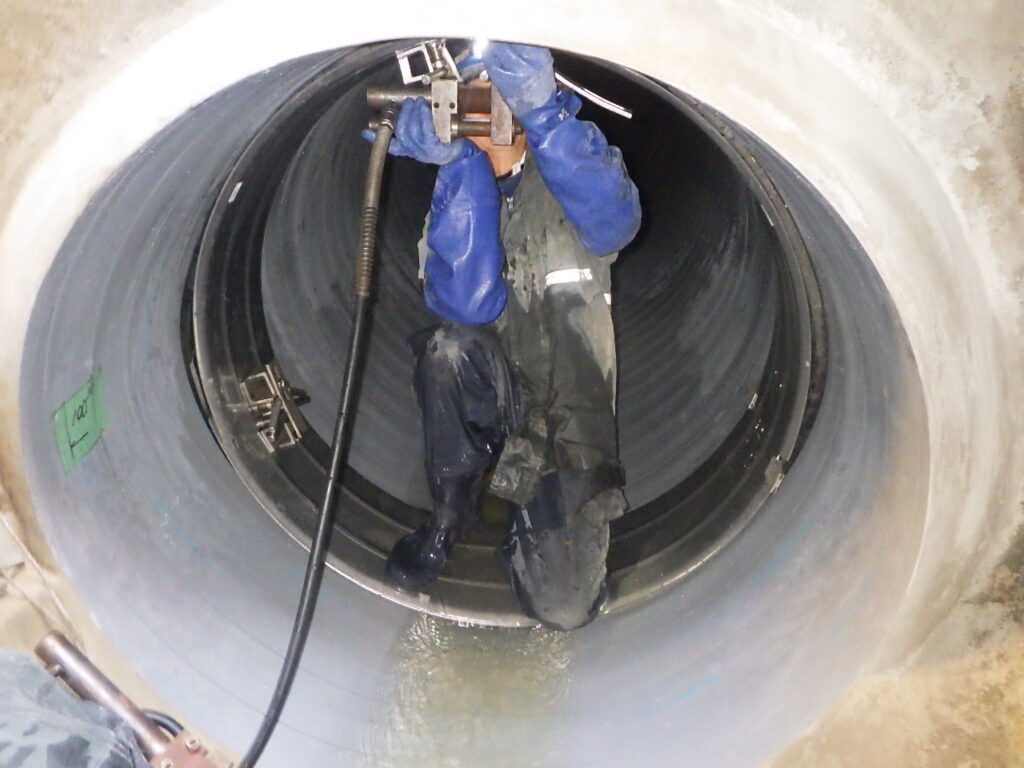

拡径機で固定金具を固定し、金具用ジャッキにて篏合。拡径すべての箇所の金具を固定し、ステンレスカバーをはめ込みます。

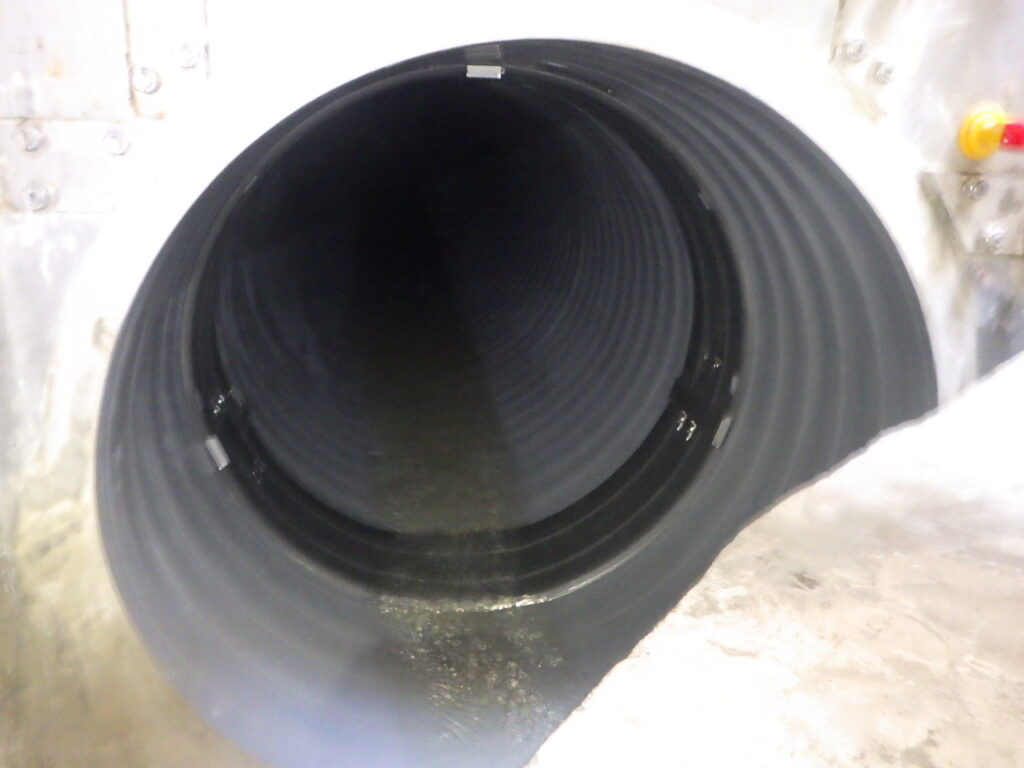

施工完了

今回の更生工は以上です。地域の皆様のご協力もあり、無事に工事を完了する事ができました。安全第一でインフラ工事を進めたいですね！

担当　赤堀でした。
